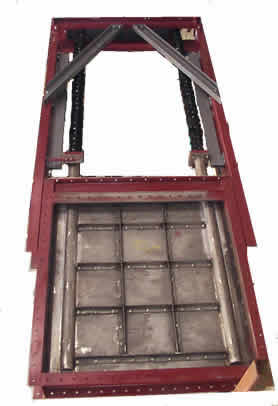

Skydespjæld/Guillotine


Spjældet er primært beregnet som afspærringsspjæld i forbindelse med reparation, service eller nedlukning af et proces- eller forbrændingsanlæg.

Spjæld leveres til såvel mindre som store anlæg. Anvendes, hvor der stilles store krav til driftsikkerhed, temperatur- og korrosionsbestandighed.

skyde



Konstruktion og materialer

Hus:

Fremstilles i stærk plade. Hus kan leveres cirkulært eller kvadratisk. Leveres i følgende materialer.

  • Al
  • Fe
  • Aisi304
  • Aisi316



Spjældplader:

Udført i stærk plade med aerodynamisk design. Spjældplader kan isoleres efter ønske. Tætheden mellem spjældplader og sider sikres med fjedrende plade.

Leveres i følgende materialer.

  • Al
  • Fe
  • Aisi304
  • Aisi316



Spindler / Aksler:

Spindler udføres i forskellige dimensioner afhængigt af spjældstørrelse og modstand fra gasflow. Leveres i følgende materialer.

  • Aisi304
  • Aisi316



Drev / Aktuator:

Manuelt : Håndregulering med isoleret greb.

Automatisk : EL-aktuator som on/off regulering eller som modulerende.

Stillingsvisning normalt visuelt.



Grænser

Temperatur:

Op til 360°C afhængig af materialekombination.



Tryk:

Standardkonstruktion max. 4000 Pa.

Op til 12.000 Pa efter ønske.



Tæthed:

Normalt 98% til 100% målt på areal.



Korrosion:

Da dette er uden for vor kontrol, er det uden for garanti.



Beregninger:

Alle beregninger sker ved hjælp af stort udbygget EDB-program. Forlang EDB-beregning i forbindelse med tryktab m.v.
